1、概述
   ZLDL-ZRBSYZ-GB系列智能组合式抗谐波低压电力电否补偿装置是应用于0. 4kV低压自己电网中的高效节能、抑制谐波、提高功率因数的新一代无功补偿设备，替代传统由智能无功补偿控制器、熔丝、投切开关、滤波电j武器及电力电窑器等散件组成的无功补尝设备。抗i器波智能电力电器是针对用电网络谐波含量高， 常规智能电抗器不能正掌运行的情况下而设计的， 既能满足无功补偿，改善功率因数，又能消除相应次数谐波对系统的影响，提高用电质量。
   智能组合式抗谐波低压电力电否补偿装置采用微电子软硬件技术、微型传感器技术、微型网络技术和电器制造技术等。技术成果，将其智能化，实现低压无功补偿功能和使其能够可靠工作、使其方便的过零投切、保护、测量、信号、联机等系列功能，是低压无功自动补偿技术的重大突破，主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用。其中串接7% 电抗器的产品使用于主要谐波为5次及以上的电气环境，串接14% 电抗器的产品使用于主要谐波为3次及以上的电气环境。
注:本产品必须自己我公司JKGHYBA580(I)型无功补偿测控装置配套使用!
2、应用领域
产品主要适用于钢铁、化工、建材、造纸、纺织、煤炭、电力、电信、铝业、船运j巷口、烟草、酿酒、汽车制造、精密电子、精密机械等工业领域。同时，还可应用于通信行业电源系统、证券交易供电系统、机场港口备用电派系统、大型医疗系统、备类UPS发电机组、会展场馆、商业写字楼等商业用电系统。
3、正掌工作条件和安装条件
3 .1环境空气温度: -25℃～ +55℃
3 .2相对湿度: 40℃时≤20% ; 20℃时≤0%
3 .3海拔高度: ≤2000m
3.4环境条件:无有客气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动
4、主要参数及其它条件
4.1测量误差
电压:≤0.5% (在80-120%被定电压范围内）
4.2保护误差
电压≤0.5% ，温度：≤l℃
4.3无功补偿参数
电容器投切时隔：10s (ls-10s定制〉
无功容量：共补≤40kvar
4.4可靠性参数
控制准确率100% ， 投切允许次数20万次，电容器容量运行时间衰减率:≤1%/年，电容器容量衰减率：≤1%/万次，年故障率：≤l%
4.5 电源条件
额定电压: 380V
电压偏差:±20%
额定频率: 50Hz
4. 6 、电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合申华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》中对应条款要求。

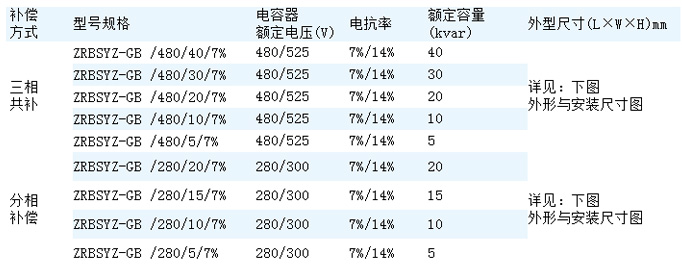

4 .7主要产品型号规格及数据表

注:以上型号为第四代产品;电抗率为7%或14%可选，电容器额定电压可选。
规格型号加-A为第五代箱式新产品，例: HYBAFK-A/480/40/7%为第五代，特殊规格可协商订货。
5、性能特点
5 .1抑制谐波功能
有效的抑制高次谐波和涌流，能消除高次谐器波对电容器的影响，保护电路及电容器过载，防止电容器过热、绝缘介质的老化、自愈性能下降， 使用寿命降低。
5 .2无涌流投切功能
采用过零投切技术，响应时间快，可实现动态跟踪，并准确在电流电压为零时投切，受i皆波影响小既无投切涌流。
5 .3分相补偿功能
分相补偿型产品，各相电容可以分别投切，适用于三相负荷不平衡的场合，提高了无功补偿的精确度。
5 . 4测量功能
配电电压、电抗器温度、电容器温度测量。
5 . 5保护功能
回路电流速切、过流保护;电否器过压、欠压保护;电容器过温、断相、三相不平衡保护，当电否器温度超过设定值，电容器整机退运保护，提高使用寿命，确保系统安全运行。
5 .6信号功能
电容器投切状态、过欠压状态信号;保护动作类型、自诊断故障类型信号。
5 .7通信功能
电容器和控制器之间采用RS-485通信连接，构成系统工作。
5 .8联机功能
具有有线网络通信功能。

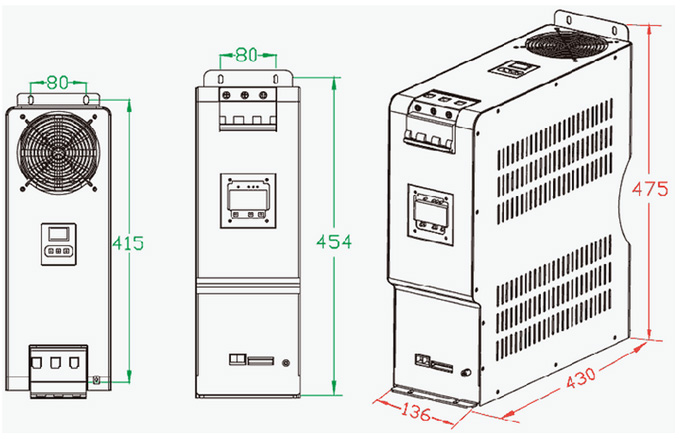

6、外形及安装尺寸

7、优异特性
7. 1畅销中的第四代产品的优异特性
a 外交防护等级符合国标IP20
我们采用全封闭外壳结构，满足外壳防护等级要求，有效保障用户使用安全
b . 温度保护设计(双重保护）
由于电抗器工作时会产生大量的热量，为有效保护产品，我们采用电容器和电抗武器独立采集温度设计，并设置有风扇散热功能，为用户使用提供两级温度保护
7. 2新研发的第五代高端产品的优异特性
a 分级补偿更可理，一台抗谐波共补电容包含两个共补串联电抗、电容回路
b 两级温度保护，有效提高设备可靠性
c 箱体式结构，有效节省安装空间
d. 双提手柄，移动、安装方便
8、订货须知
8.1用户须提供产品额定电压、额定容量、共补型或分补型等参数。
8.2用户尽量提供使用场所的一些特征。
8.3 例如: ZRBSVZ-GB /480/40/7% 200 台。
