ZLDL-SMJ-LB自愈式交流滤波并联电容器

产品型号:
ZLDL-电容器系列
分享到:

 电容器使用注意事项:
1.过电压和过热将缩短电容器的寿命。因此应严格控制运行条件( 即:环境温度、电压及电流等)。
2.系统中装并联电容器时,应充分注意以下情况:
  a. 在谐波含量严重的环境下,不宜直接装设并联电容器,请串联抗谐波电抗器使用。在谐波含量并不严重的环境下,请提升电容器电压等级或采用滤波电容器。( 常见的谐波源有:变频器、直流整流器、逆变器、电解电镀设备、中频炉、电弧炉等)
  b. 在电动机固定连接并联电容器时,建议按电容器电流小于电动机空载电流90% 来选配电容器。
  c. 在变压器空载时,应使电容器退出运行。
3.系统中装并联电容器时,应选用能限制涌流及不重燃的专用开关、接触器、电子复合开关及过流继电器等。
4.电容器再投入需要延时3min 以上,断开电源必须进行短路放电之后,才能进行触及或测试。
5.用小型断路器作短路保护时,应按电容器额定电流2-3 倍选择,严禁断路6.电容器从电源切除后一定要保证电容器剩余电压降至10% 额定电压才允许再次投入
主要参数及其它条件:
1.额定电压:(0.23~1.2)kV,AC
2.额定频率:50Hz 或60Hz
3.额定容量:(1 ~ 100)kva r
4.电容偏差:-5% ~ +10%
5.损耗角正切值:
工频额定电压下,20℃时≤ 30kvar 产品,tgδ ≤ 0.0012; >30kvar 产品,tgδ ≤ 0.0015
6.允许过电压:1.1UN;每24h 中不超过8h
7.允许过电流:1.3 IN
8.自放电特性:电容器施加压 √2 UN 直流电压,断开电源3min 后,剩余电压降到50V 或以下

产品型号

HYMJ

额定电压

(kV)

额定容量(kvar)

额定电容

(µF)

额定电流

(A)

额定频率(Hz)

高度

(H)mm

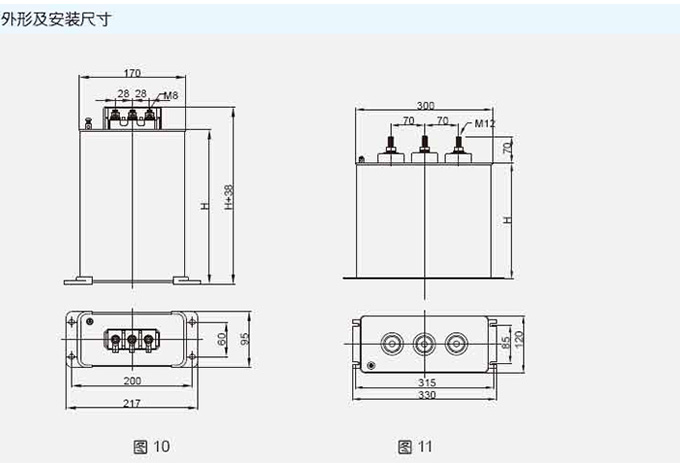

图号

0.4-10-3

0.4

10

199

14.4

50

210

图10

0.4-15-3

0.4

15

298

21.7

50

250

图10

0.4-20-3

0.4

20

398

28.9

50

200

图11

0.4-25-3

0.4

25

497

36.1

50

240

图11

0.4-30-3

0.4

30

597

43.3

50

240

图11

0.4-35-3

0.4

35

697

50.5

50

300

图11

0.4-40-3

0.4

40

796

57.7

50

350

图11

0.4-50-3

0.4

50

995

72.1

50

350

图11
