ZLDL-BSMJ-YZ3三相圆柱式低压并联电容器

产品型号:
ZLDL-电容器系列
分享到:

概述:
BSMJ-YZ3系列自愈式环保电容器( 别名:GMKP),完全按照IEC60831-1:2002《标称电压1kV 及以下交流电力系统用自愈式并联电容器》国际标准生产。作提高功率因数,减少无功损耗,改善电压质量之用。该类型产品在欧美等国家为主流产品。
主要特点:

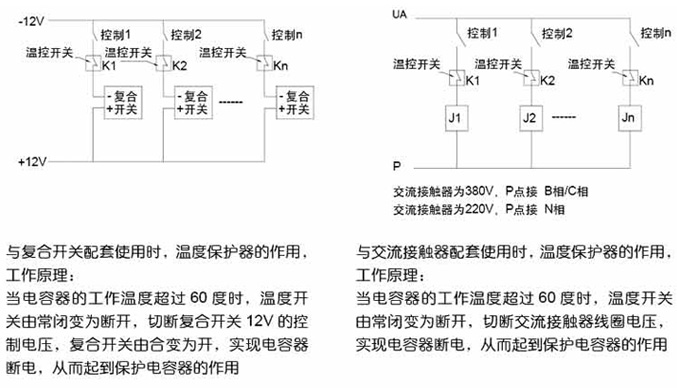

1.设计更合理:考虑电容容量大小不同,载流能力大小不同,设计上将外壳直径≥ 86mm 的,采用B 型接线端子,载流面积更大,不发热,同时还安装了过温保护装置。
2.使用安全:本产品是采用圆柱形铝拉伸壳体,这种结构具有较强的保护功能,消除了爆炸、渗漏之危害,安全、环保。
3.采用电容器专用新型优质的金属化聚丙烯薄膜作为绝缘介质,比特性小,体积小,温升低,有优异的电性能,电容器使用寿命长,大大提高单台补偿柜容量。
4.适用环境更广:采用独特的设计、工艺,产品能够适应较高的环境温度和系统电压波动较大的场所。
5.安装使用方便:底部为M12/M16 的螺柱形安装,让用户安装调整更方便。
6.采用BSMJ-YZ3圆柱形电容器,可实现无功补偿柜模块化设计,降低设备单位成本,维修更加方便。
7.BSMJ-YZ3使用时全部采用多组并联方式接线,化整为零,即其中一只电容器损坏不影响其他几组使用,有效降低设备维护成本。

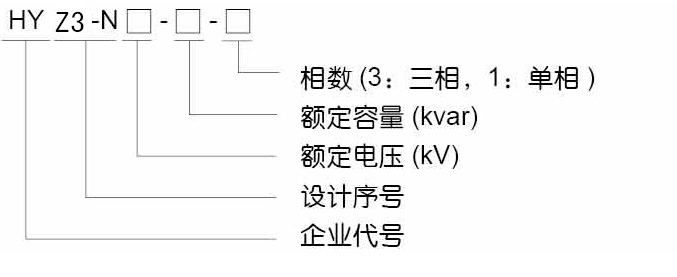

型号及含义:


正常工作条件及注意事项:
1.环境空气温度:-25℃ ~ +55℃; 海拔高度:≤ 2000m
2.相对湿度:40℃时 ≤ 50%;20℃时 ≤ 90%
3.环境条件:无有害气体和蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动,应保证在良好的通风条件下工作,不允许在密闭不通风的环境下工作
主要参数及其它条件:
1.额定电压:0.23kV、0.25kV、0.28kV、0.4kV、0.45kV、0.48kV、0.525kV
2.额定频率:50Hz 或60Hz 额定容量:(1 ~ 50)kvar
3.电容偏差:-5% ~ +10%;
对三相电容器任意两出线端子之间测得的电容的上限和下限之比不超过1.08 倍
4.损耗角正切值tgδ:工频额定电压下,20℃低于0.0012
5.允许过电压:1.1UN;每24h 中不超过8h, 允许过电流:1.3 IN
6.自放电特性:电容器施加压 √2 UN 直流电压,断开电源3min 后,剩余电压降到50V 或以下

产品型号

HYZ3-N

额定电压

(kV)

额定容量(kvar)

额定电容

(µF)

额定频率(Hz)

额定电流

(三相/单相)(A)

外型尺寸

(D×H)mm

螺杆尺寸

端子结构

类型

0.25-1.5-3(1)

0.25

1.5

76

50

3.5/6

Φ65×150

M12*16

A型

0.25-3-3(1)

0.25

3

153

50

6.9/12

Φ65×180

M12*16

A型

0.25-5-3(1)

0.25

5

254

50

11.5/20

Φ65×210

M12*16

A型

0.25-7.5-3(1)

0.25

7.5

382

50

17.3/30

Φ76×240

M12*16

A型

0.25-10-3(1)

0.25

10

509

50

23.1/40

Φ86×240

M12*16

B型

0.25-15-3(1)

0.25

15

764

50

34.6/60

Φ96×240

M16*25

B型

0.25-18-3(1)

0.25

18

917

50

41.6/72

Φ106×240

M16*25

B型

0.25-20-3(1)

0.25

20

1018

50

46.2/80

Φ116×240

M16*25

B型

0.25-25-3(1)

0.25

25

1273

50

57.7/100

Φ116×280

M16*25

B型

产品型号

HYZ3-N

额定电压

(kV)

额定容量(kvar)

额定电容

(µF)

额定频率(Hz)

额定电流

(三相/单相)(A)

外型尺寸

(D×H)mm

螺杆尺寸

端子结构

类型

0.45-1-3(1)

0.45

1

16

50

1.2/2

Φ65×150

M12*16

A型

0.45-2-3(1)

0.45

2

31

50

2.6/4

Φ65×150

M12*16

A型

0.45-3-3(1)

0.45

3

47

50

3.8/6

Φ65×150

M12*16

A型

0.45-5-3(1)

0.45

5

79

50

6.4/11

Φ65×180

M12*16

A型

0.45-7.5-3(1)

0.45

7.5

118

50

9.6/17

Φ65×210

M12*16

A型

0.45-10-3(1)

0.45

10

157

50

12.8/22

Φ65×240

M12*16

A型

0.45-12-3(1)

0.45

12

189

50

15.4/27

Φ76×240

M12*16

A型

0.45-12.5-3(1)

0.45

12.5

197

50

16.0/28

Φ76×240

M12*16

A型

0.45-15-3(1)

0.45

15

236

50

19.2/33

Φ76×240

M12*16

A型

0.45-20-3(1)

0.45

20

314

50

25.7/44

Φ86×240

M12*16

B型

0.45-25-3(1)

0.45

25

393

50

32.1/56

Φ96×240

M16*25

B型

0.45-30-3(1)

0.45

30

472

50

38.5/67

Φ106×240

M16*25

B型

0.45-35-3(1)

0.45

35

550

50

58.9/78

Φ106×280

M16*25

B型

0.45-40-3(1)

0.45

40

629

50

51.3/89

Φ116×280

M16*25

B型

产品型号

HYZ3-N

额定电压

(kV)

额定容量(kvar)

额定电容

(µF)

额定频率(Hz)

额定电流

(三相/单相)(A)

外型尺寸

(D×H)mm

螺杆尺寸

端子结构

类型

0.525-1-3(1)

0.525

1

12

50

1.1/2

Φ65×150

M12*16

A型

0.525-2-3(1)

0.525

2

23

50

2.2/4

Φ65×150

M12*16

A型

0.525-3-3(1)

0.525

3

35

50

3.3/6

Φ65×150

M12*16

A型

0.525-5-3(1)

0.525

5

58

50

5.5/10

Φ65×180

M12*16

A型

0.525-7.5-3(1)

0.525

7.5

87

50

8.3/14

Φ65×240

M12*16

A型

0.525-10-3(1)

0.525

10

115

50

11.0/19

Φ76×240

M12*16

A型

0.525-12-3(1)

0.525

12

139

50

13.2/23

Φ76×240

M12*16

A型

0.525-12.5-3(1)

0.525

12.5

144

50

13.7/24

Φ76×240

M12*16

A型

0.525-14-3(1)

0.525

14

162

50

15.4/27

Φ86×240

M12*16

B型

0.525-15-3(1)

0.525

15

173

50

16.5/29

Φ86×240

M12*16

B型

0.525-18-3(1)

0.525

18

208

50

19.8/34

Φ96×240

M16*25

B型

0.525-20-3(1)

0.525

20

231

50

22.0/38

Φ96×240

M16*25

B型

0.525-25-3(1)

0.525

25

289

50

27.5/48

Φ106×240

M16*25

B型

0.525-30-3(1)

0.525

30

346

50

33.0/57

Φ116×240

M16*25

B型

0.525-35-3(1)

0.525

35

404

50

38.5/66.7

Φ116×280

M16*25

B型

0.525-40-3(1)

0.525

40

462

50

44/76.2

Φ116×315

M16*25

B型

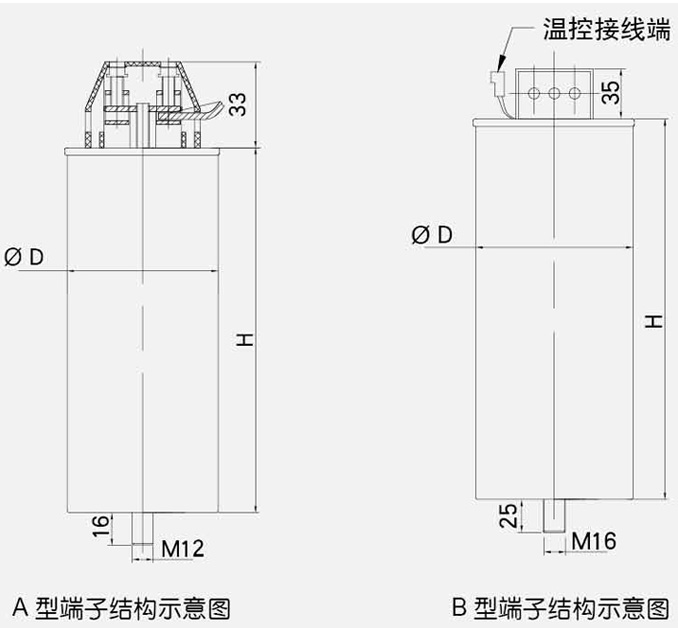

 外形及安装尺寸
